GRUPP 11
KARSSERI OCH VENTILATIONSSYSTEM
Karosseriet består av en självbärande, helsvetsad stomme
av plåt profiler, utvändigt täckt med plåtpaneler.
De invändiga panelerna av masonit kunna lätt borttagas för
riktning av plåtpanelerna i händelse av skada. Karosseriet är
försett med fyra klaverdörrar för passagerarnas av- och påstigning
samt två svängdörrar mellan kupé och plattformar.
Fönstren äro fasta med undantag för fönstret till vänster
om föraren i båda ändar av vagnen och fönstret i toaletten,

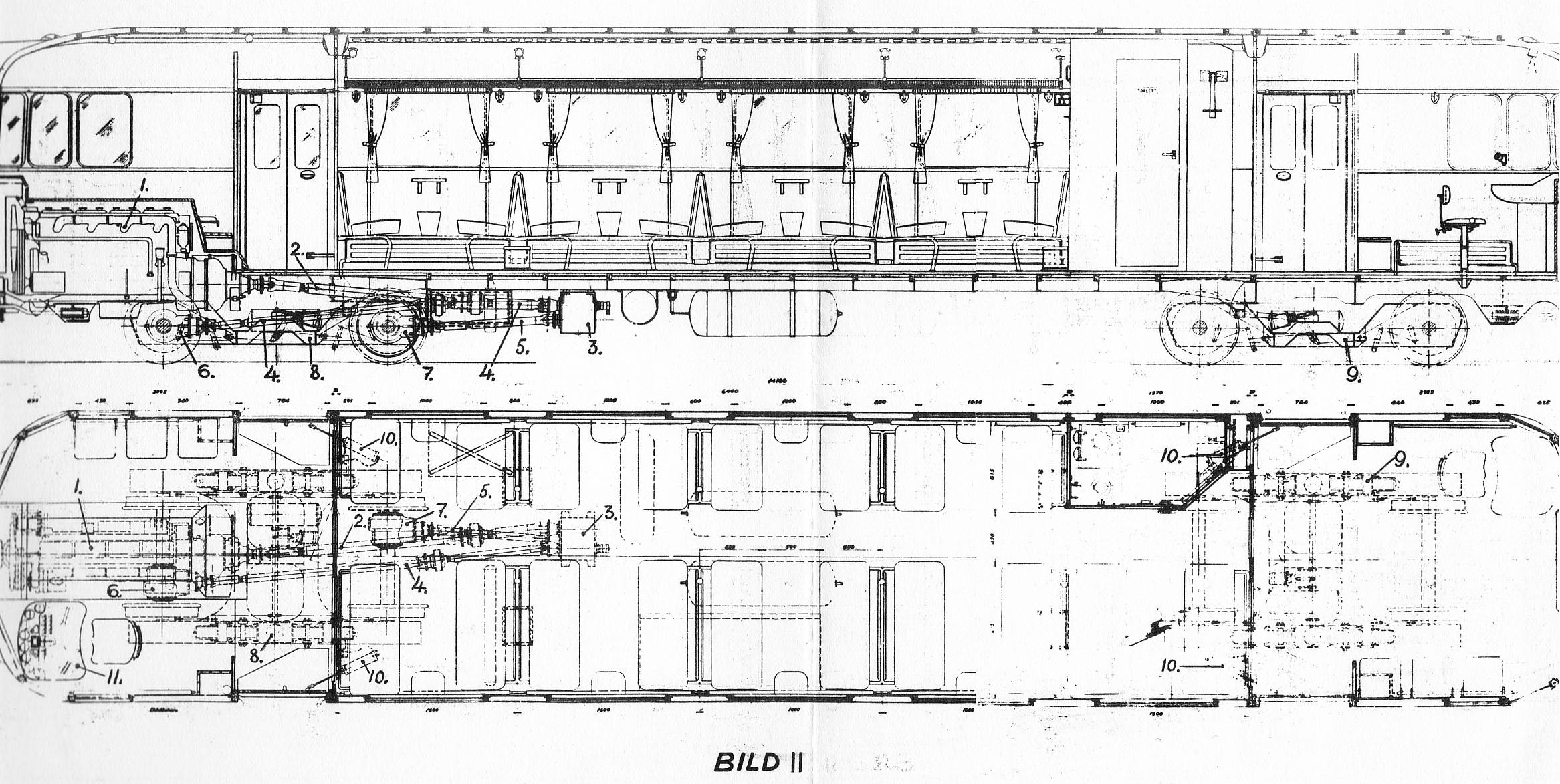

vilka äro sänkbara, se bilder I
& II. Ventilationssystemets
visat å bild XXXI, består av två lufttrummor av plåt,
med ett antal Öppningar inåt vagnen, löpande utefter vagnens
hela längd på vardera sidan i taket. Lufttrummorna äro vid
ändarna täckta med luckor, två i vardera änden, vilka
kunna öppnas och stängas inifrån. Om samtliga luckor öppnas,
suges luften ut genom trummorna på grund av ejektorverkan, men om endast
de främre luckorna öppnas, blåses frisk luft in i vagnen.
Skötseln
Beträffande karosseriets skötsel gäller att rörliga
delar vid dörrar såsom tryckcylinder, rullgejdrar och gångjärn;
vid fönstren såsom vev och länkarmstappar samt vid ventilationsluckor
såsom gångjärn väl smörjas en gång
per månad eller oftare, om så befinnes önskvärt.
För rengöring av invändig tygklädsel kan koltetrachlorid
användas och pegamoiden tvättas med såpvatten.
