Långedragslinjen - bana och byggnader
Enligt koncessionen skulle man använda räls
med en vikt av 25 kg per meter. Största lutningen fick vara 20
promille, och minsta kurvradien 100 meter. Huvudsakligen användes
Vignosräls, men på sträckan Hinsholmen - Saltholmen lade
man rännskenor, "s. k. Rillenschienen" med vikten 42 kg/meter
[protokoll fört den 11 december 1907 vid besiktning Hinsholmen - Saltholmen]
Två mötesplatser med 100 meter långa
mötesspår planerades in.
Tanken var att ta material för fyllning och ballast från
Göteborgs stads grustäkt vid Sanna.
Det tog tid att få sådan ordning på infrastrukturen,
att trafiken kunde starta. Först i september 1907 öppnades banan
för trafik, och då endast till Hinsholmen. I december samma
år började man köra till Långedrag, och i april 1908
var hela sträckan till Saltholmen klar.
Nedan: Fyra utsnitt från ritning över Jernvägsförslaget
Långedrag - Göteborg daterad den 2 mars 1904

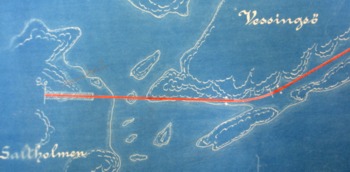

Ovan syns banken från Vessingsö till Saltholmen

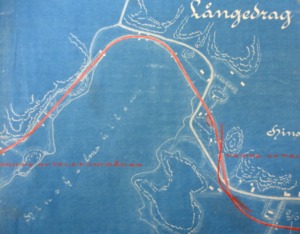

Till höger framgår hur banan rundar Hinsholmskilen,
och att den gamla Långedragsvägen korsade spåret både
vid Hinsholmen och vid vad som senare blev hållplatsen Gamla
Vägen
|

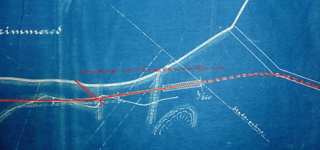

Det korta röda strecket och den röda texten
avser korsande telefonledningar
|
|
Ovan: Stadsgränsen. Heldragna röda linjen som går
ut till vänster är linjen mot Saltholmen. Streckade röda
linjen är fortsättningen in mot Majorna. Röda tvärstrecket
är korsande telefonledningar
Till vänster syns hur banvallen tränger fram
genom landskapet, helt obekymrad om den slingrande vägen
|
I juni 1907 besiktigades banan. Besiktningsmannen P.
Ericsson anmärkte bland annat på att stickspåren
saknade stoppinrättningar. En bjälke borde läggas
över spåret. Utsprängda stenar låg i
åkrarna längs banan. Stenarna borde tas bort för att
undvika problem (med markägarna?). Spårstandarden var
heller inte bra, och särskilt dåligt var det i en kurva med
300 meters radie och i kurvorna vid Hinsholmen. En mur på
sträckan Hinsholmen - Saltholmen hade satt sig. Mängden makadam
var otillräcklig. Gamla syllar som först nyttjats för
det provisoriska spåret hade åter lagts in [Oklart på
vilken sträcka detta provisoriska spår lagts, och i vilket
skede av banbyggnaden det använts. Hade det månntro trafikerats
av ånglok?]
I ett "PM rörande besiktning af banbyggnaden Göteborg
- Långedrag den 12 juli 1907" påpekas bland annat:
- diverse skadade syllar
- syllarna ligger på de flesta ställen för glest
- för lite makadam
- plank skall läggas på spårets utsida vid
vägövergångar
- "div. railsspik voro ej riktigt islagna och nedslagna"
- "railsändarne ... skola vara jämnt afsågade"
- en del vägövergångar saknades
- vid stationshuset Långedrag skulle terassering utföras,
och man skulle se till att vatten inte rann in i källaren genom källarfönstret
- många brister i terrassering
- mm
Ett inspektionsprotokoll från den 16 juli 1907
nämnde bland annat:
- Några master stod för nära spåret. I kurvan
vid Hinsholmen var det troligen också problem med fria rummet.
- Samtliga växlar var felaktigt tillverkade, med för
stor spårvidd.
- Otillfredsställande spårvidd vid Stadsgränsens
mötesplats och närmaste delen av linjen
Det tog tydligen tid att få ordning på spår, byggnader
mm. Sommaren 1908 konstaterade Långedragsbolaget, att några
av stationshusen borde "uppriktas", jord planas ut och makadam läggas
in. Banken vid Hinsholmskilen var heller inte riktigt bra [skrivelse
till GS den 1 juli 1908]
När förlängningen Hinsholmen - Saltholmen besiktigades
i december 1907 fick man godkänt direkt. Kommerskollgium hade visserligen
vissa småanmärkningar på eldriftsanläggningen, men
detta hindrade inte att trafiken kunde starta. 25 km/h blev största
tillåtna hastighet.
[protokoll fört den 11 december 1907 vid besiktning Hinsholmen
- Saltholmen]
Stations- och hållplatshus
Vid Saltholmen planerades ett stationshus med godsmagasin
och avträde. Långedrag skulle få en banvaktstuga
kombinerad med väntsal, resgodsskjul och veranda. Vid Hinsholmen
tänkte man sig två hållplatser; Hinsholmen I med rundspår
och Hinsholmen II. Båda dessa, samt Käringberget och Nya
varvet skulle få väntpaviljonger [PM den 4 december 1906]
Ingenjör Kalborg, kontrollant för banans husbyggen,
gjorde en besiktning i december 1906. Vid Stadsgränsen låg
rustbädden [antagligen för väntskjulet] för högt
- den borde alltid ligga under grundvattennivån. Det fanns
springor i väntsalsväggarna. Taksparrarna för väntsalen
vid Hinsholmen var inte "fullt friska" [Skrivelse till AB Långedrag
den 14 december 1906]
Vid "besiktning av Stationshus & Väntpaviljonger vid Långedragsspårvägen"
den 12 juli 1907 påpekades bland annat
- Banvaktstugan vid Stadsgränsen: Källaren under
boningsrummet skulle fyllas med grus för att hindra ansamling av
illaluktande vatten. Källaren under köket skulle däremot
förses med "ordentligt golf", och man skulle hindra vatten att tränga
in. Golv i rum och kök skulle hyvlas släta, springor tätas
mm
- Väntpaviljongen vid Stadsgränsen: Under golvet
skulle man fylla grus, för att förebygga vattensamling. Ventilation
skulle ordnas, och fönstren göras öppningsbara
- Klosetten vid Stadsgränsen skulle ställas upp på
föreskriven plats, på stensockel. Sprucken bräda skulle
lagas, yttertaket tjärstrykas mm
- Väntpaviljongen vid Nya Varfvet: Fläckig målning
förbättras, ventilation och öppningsbara fönster ordnas,
taket tjärstrykes
- Väntpaviljongerna Hagen och Käringberget: Liknande
påpekanden som för Nya Varfvet och Stadsgränsen
- Väntpaviljongen Hinsholmen: Som för övriga
väntpaviljonger, dessutom skulle både springor och sprickor
i väggarna sättas igen, samt scagliolväggen [kanske en
typ av brandsäker väggbeklädnad kring kaminen???] rengöras
och strykas
- Stationshuset Långedrag: Höj källargolvet
så att vatten inte kan samlas, laga kakelugnen, tag bort fuktfläckar
på tapeterna, rengör kaminväggen mm mm
- Afträdet vid Långedrag: "cementplan med aflopp
anordnas" mm
- Stationshuset Saltholmen: Kaminen i expeditionsrummet ställes
rätt, golvet i expeditionsrummet lutar [vilket antagligen inte gick
att åtgärda], målningen i namnskylten "Saltholmen" kasseras
(!), trekantfönstren vid namnskylten efterses
- Afträdet vid Saltholmen: Upplyftes till föreskriven
höjd, "cementplan med aflopp anordnas" mm
Vid en besiktning av "Långedrags Spårvägar" den
28 juni 1907 kom det fram en del anmärkningar, som ASEA bad sin entreprenör
att snarast avhjälpa. Det gällde bl a [skrivelse från
ASEA banafdelning till GS den 28 juni 1907]
- temperaturmellanrummet vid en del skarvar skall minskas
- syllarna förtätas
- spikhål i syllar pluggas med tjärade träpinnar
- utdikningar förbättras
- hål under väntpaviljongerna fyllas
- extra telefonapparat i väntpaviljongen vid stadsgränsen
- grönmålning av stolparna
- ändring av flaggstången vid Saltholmen
1918 fanns bostäder för banvakt vid Stadsgränsen,
och för stationsförmän vid Långedrag och
Saltholmen. På dessa platser hade man även ordnat bekvämlighetsinrättingar
för både boende och allmänheten [skrivelse till GS
styrelse den 20 augusti 1918]. När det gällde byggnader
var banan alltså ganska järnvägsmässig.
Hälsovårdsnämnden i Hagens municipalsamhälle
ville ha urinkur både vid Stadsgränsen och Hagen. Spårvägsdirektören
ville emellertid ta till ordentligt, och föreslog bekvämlighetsinrättningar,
bostadslokal för stationsvakten samt "speciella godsspår"
vid alla stationer. Stationsvakten kunde då ha tillsyn över
både toalett och annat, samt "...öfver ordningen vid stationen,
hvilken ofta är ganska bristfällig". Bekvämlighetsinrättningar
vid obevakade hållplatser ansåg direktören emellertid
vara "synnerligen obehagliga"
Tillsynen av de obevakade hållplatserna Hinsholmen och
Käringberget sköttes av tjänstehavande vid Långedrag.
Motsvarande funktionär vid Stadsgränsen hade hand om Nya Varvet
och Hagen. Arbetsuppgifterna bestod av renhållning, skötsel av
planteringar, släcka ljuset efter sista turen mm [ZLOM sid 84].
Banvaktstuga på sumpmark
Vid Stadsgränsen byggdes en banvaktstuga 12 meter
från väntpaviljongen. Besiktningsmannen P. Ericsson tyckte
redan under byggtiden att stugan var ett "fuskbygge". På "en
sådan sumpig plats" borde man inte byggt källare. Det fanns
risk för att sättningar skulle uppstå när kakelugnarna
kom på plats [Skrivelse till spårvägsdirektör
Zell den 18 december 1906]
Fler hållplatser tillkommer
Från början fanns sju stationer/hållplatser.
Sedan tillkom anhalter vid Tranered och Johannelund, f d Sommarhemmet.
[skrivelse till GS styrelse den 20 augusti 1918]
Sidospår för godstrafik?
1920 ville GS bygga sidospår vid Stadsgränsen, Nya varvet, Hagen
och Käringberget. Anledningen var den ökade godstrafiken.
Sidspår skulle ge bättre rangeringsmöjligheter
[skrivelse till väg- och vattens distriktschef den 22 mars 1920].
Kanske kom sidospåren vid Stadsgränsen och Käringberget
till i detta sammanhang. Vid de två andra platserna blev det kanske
inga sidospår? Vagnslasttrafiken upphörde dock redan under 1920-talet, men styckegodstrafiken fortsatte, fram till 1958 med särskilda godsmotorvagnar.
Vagnhallar
Ännu 1907 tänkte man sig att ordna vagnstallar
av trä i närheten av Långedrag. Ett spår i
hallen skulle ha revisionsgrop. En mindre reparationsverkstad skulle
också ingå. ["Elektrisk utrustning för projekterad
spårväg Göteborg - Långedrag", 1907]
Den faktiskt byggda hallen vid Saltholmen var aldrig tänkt
för nattuppställning av Långedragslinjens materiel,
utan tydligen byggde man denna hall för att tillfälligt förvara obehövliga vagnar.
Dubbelspår
I oktober 1909 besiktigades det nyanlagda dubbelspåret
mellan Hinsholmen och Stadsgränsen, 3 180 meter. Största
tillåtna hastighet blev 30 km/h för persontåg och
20 km/h för godståg. Man fick inte lov att ta med godsvagnar
i persontågen [Protokoll den 27 oktober 1909]
1911 var dubbelspåret klart till Långedrag.
1913 hade Saltholmen - Göteborgs Järnväg 4.9 km
huvudspår varav 3.8 km dubbelspår.
Mellan Långedrag och Saltholmen var det länge
enkelspår. 1921 rapporterade GS till väg- och vattenbyggnadsstyrelsen
att man hade för avsikt att anlägga mötesspår på
sträckan [skrivelse den 2 mars 1921]. Mötesspåret vid
Roddföreningen blev klart redan samma år [RIL 1992-2 sid 26]. 1926
kom GS och AB Långedrag överens om vad som skulle göras
för att få en bredare gata med dubbelspår. Två
meter bred gångbana skulle ordnas på större delen
av sträckan. Över banken mellan Vessingsö och Saltholmen
räckte det dock med en smalare gångbana av trä. På
Vessingsö skulle det anläggas 25 meter långa biluppställningsplatser
på fem ställen längs gatan [Kontrakt mellan GS och
AB Långedrag den 4 mars 1926].
Sett i backspegeln var det förstås en miss
att man inte ordnade egen banvall även mellan Långedrag
och Saltholmen. Kanske hade det varit bättre att helt eller
delvis behållit enkelspår, men sluppit hindras av bilar?
Underhåll
När banan tagits i bruk måste den underhållas. Några
exempel på åtgärder under två år:
|
1913
|
1919
|
Dikesrensning, meter
|
1853
|
940
|
Bytta syllar
|
346
|
1890
|
Påförd ballast, kubikmeter
|
330
|
60
|
Spårmeter som lyfts och stoppats
|
1650
|
3026
|
Stängsel reparerat, meter
|
5884
|
2500
|
Ogräs var förstås ett problem. 1926 rapporterade GS till
VoV, att man "med utmärkt resultat" provat ogräsutrotning med
en tvåprocentig lösning av natriumklorat.
Helsvetsad räls 1928
Efter drygt 20 års trafik var det dags att börja byta räls.
1928 bytte man mellan Stadsgränsen och Nya Varvet. Den gamla 25
kg-rälsen ersattes med nya räler med vikten 34.5 kg/meter, genomgående
sammansvetsade enligt thermitmetoden. Underläggsplattor lades in på
varje sliper. Samtidigt inbäddades rälsen till överkant i
makadamballast, antagligen för att säkrare förankra den helsvetsade
rälsen. Skissen nedan visar detta [GS rapport till baninspektör
Asplund den 24 november 1928]. Denna massiva inbäddning infördes
senare även på GS övriga sträckor med egen banvall, och
blev kvar fram till 1970-talet, då det konstaterades att en del
befästningar lossnat, och att det med den myckna makadamen var omöjligt
att hålla koll på sliprarnas kvalitet.
Sedan fortsatte man sakta men säkert västerut. 1932 var
rälsbytet klart till Johannelund. Samtidigt med rälsbytet
ersattes furusliprar med sådana av lärk eller ek, och ballasten
kompletterades. Växlar byttes. Rälerna svetsades även
här samman, på alumino-thermisk väg, dock inte
i kurvor med 300 meters radie eller mindre. [GS skrivelse till baninspektör
Asplund den 19 oktober 1933]. Av skrivelsen framgår också
antal växlar:
Stadsgränsen 3 växlar, 3 korsningar
Nya Varvet 2 växlar
Hagen 2 växlar, 2 korsningar
Käringberget 2 växlar, 2 korsningar
Långedrag 2 växlar (om det är vändslingan
som avses var det väl en korsning också, kanske bytt först
senare)
Saltholmen 1 växel
I kurvorna mellan Hagen och Tranered samt mellan Johannelund och Hinsholmen
försåg man 1928 innersträngarna med gardräls (antagligen
= urspåringsräler).
Vid Väg- och vattenbyggnadsstyrelsens besiktning den 12 november 1953 beslöts att
de "styrskenor" som fanns i två kurvor genast skulle avlägsnas. De kunde nämligen
få vagnar med gummifjädrande hjul att spåra ur genom att fästbultarna på insidan
av hjulet fastnade. Om termerna styrskena och gardräl båda syftar på samma sak hade
urspåringsrälerna uppenbarligen med tiden fått helt motsatt funktion än som ursprungligen
var tänkt.

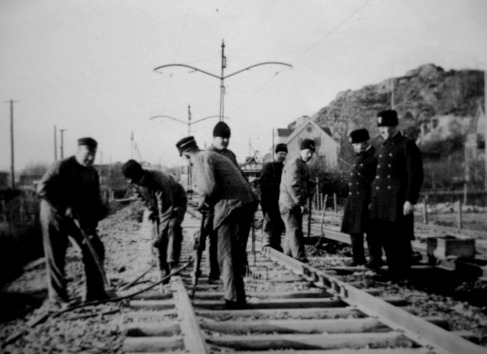

Spårarbete, troligen vid Käringberget. GS-bild
i Göteborgs Region- och stadsarkiv
Ombyggnader på 1930-talet
1934 flyttade man samman spåren mellan Hinsholmen
och Långedrag. Spåravståndet minskades från
4.5 till 3.2 meter - alltså motsatt utveckling mot i innerstaden,
där man under många år arbetade med att flytta isär
spåren för att kunna använda bredare vagnar. Vägen
behövde mer utrymme. Det var Långedragsbolaget som begärde
ombyggnaden. Det nämns också, att gatubeläggningen
byttes mot makadam, och att slingan vid Långedrag samtidigt byggdes
om. Det ovanligt stora spåravståndet berodde på att
man ursprungligen tänkt sig kunna ha mittstolpar, vilket ju användes
på sträckan Stadsgränsen - Hinsholmen [skrivelse
från spårvägsdirektör Reuterswärd till GS
styrelse den 17 februari 1933]
Ljusskygga individer gouterade obelysta vänthallar
Redan tidigt rapporteras nersmutsning och vandalisering. 1933
slog en 15-årig skolgosse, son till en handlare, sönder
en enkronasruta i Tranereds väntstuga. Samma år åkte
en springgosse och en spårvagnsförarson fast för skadegörelse.
Tranered tycks ha varit en utsatt plats; redan i början av 1933
satte kommunens polis igång efterspaningar med anledning av den
myckna skadegörelsen. Resultatet blev att följande vandaler
kunde gripas:
- Karl Rune, som försökte kasta snöboll på
flickor men istället träffade och krossade en stationshusruta
- Oscar 15 år, som "med ena handen flera gånger
slagit på en ruta i stationshuset för att prova hur stark
rutan var". Oscars prov avslutades när rutan gick sönder.
- Lennart, springgosse 14 år tyckte det var "roligt"
att slå ut en ruta med handen. Dessutom hade han kastat sten
mot några pojkar, men istället träffat och krossat en
ruta
- Sten, tryckerilärling 16 år, hade flera gånger
krossat rutor med handen
Från Västra Frölundapolisens ordningsavdelning
i Långedrag klagas det 1938 över "ljusskygga individer".
Av de elva vänthallarna längs linjen saknades fullständig
belysning vid Berga, Johannelund och Roddföreningen. Vid Nya Varvet
och Käringberget var belysningen trasig. Vänthallar och stationsområden
var året runt lek- och samlingsplatser för speciellt ungdomar,
"men även andra, mindre önskvärda personer". Vänthallar
utan belysning var "särskilt gouterade" - "orenande och ofog av allehanda
slag" förekom. [skrivelse till polischefen den 6 mars
1938].
Olaglig affischering var också ett problem. Den 23 maj
1932 rapporteras att ett anslag om diskussionsmöte mellan socialdemokraterna
och nationalsocialisterna klistrats fast så effektivt på
Tranereds stationshus, att det var nästan omöjligt att få
bort.
Korsande ledningar
Spårvägen berördes förstås då och då
av olika ledningsarbeten. I december 1943 ville t ex Göteborgs
Kustartilleriförsvar korsa "Långedragsspårvägen"
med en telefonkabel under spåren öster om "den s k Ängkärssvägen"
öster om Käringbergets station [skrivelse från tygmästaren
den 18 december 1943]. GS hade inga invändningar. Redan den
3 april 1940 hade tygmästaren på Älvsborgs fästning,
Nya Varvet, fått tillstånd att lägga en telekabel i
gångbanan mellan Saltholmen och Långedrag. Det är
oklart varför krigsmakten ville gräva ner så mycket telekablar,
det hade väl varit enklare att hänga tråden i kontaktledningsstolparna?
Senare ändringar
Under 1920- och 1930-talen ersattes de flesta hållplats- och stationshusen
med väntpaviljonger, i flera fall kombinerade med kiosker. Så
småningom försågs dessa paviljonger med tydliga stationsnamnsskyltar,
precis som de gamla husen haft.
Vid högertrafikomläggningen 1967 var tiden ute för de flesta
av väntpaviljongerna, eftersom de stod på fel sida om banan för
resenärer mot centrala Göteborg. Där sattes istället
upp enkla regnskydd av standardtyp, och utan stationsnamnsskyltar.
Teknisk beskrivning 1947 [GS]
[VoV, Riksarkivet]
Långedragslinjen
Startsidan
Sidan uppdaterad den 21 september 2014
